在工厂的生产线上，变频器宕机、开关电源失效、控制柜莫名重启——这些看似“疑难杂症”的故障，根源往往只是一枚不起眼的工业电容。作为开关电源滤波、变频器母线储能、电机驱动旁路的“心脏元件”，工业电容一旦性能劣化，轻则导致设备功率不足、电压纹波超标，重则引发IGBT炸毁、整条产线停摆。对于电子维修人员、企业质检从业者和工厂设备维护人员而言，掌握一套
本文将基于
一、工业电容检测前置准备
1.1 工业电容检测核心工具介绍（基础款+专业款）

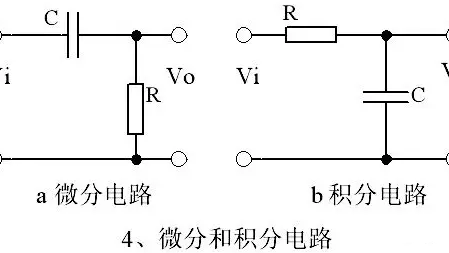

.png)
基础款（工厂新手/维修入门）
数字万用表：需具备电容测量档位（标记为“F”或“CAP”），用于容量初筛和充放电状态判断。选择时优先考虑带自动量程功能的型号，避免手动切换失误-。万用表适合现场快速排查，能判断电容明显短路、开路和粗略容量-43。
绝缘螺丝刀/放电电阻棒：工业电容尤其高压电容残余电压可能高达数百伏，放电工具是安全操作的第一道防线。
静电防护手环/接地设备：工厂环境中静电可能损伤电容内部结构，尤其是贴片陶瓷电容。
专业款（质检工程师/批量检测）
LCR数字电桥：工业电容质检的“黄金标准”，可同步测量电容量(C)、等效串联电阻(ESR)、损耗角正切(D值)和阻抗(Z)等多参数-43-60。推荐选择支持100Hz~100kHz频率可调的型号，适配不同类型电容的测试需求。工业场景中，LCR测试仪还可搭配四端Kelvin夹具和自动化软件，实现“上料—测试—分拣”一体化批量检测-60。
专用ESR表：铝电解电容检测利器，无需拆焊即可在线检测，适合工厂生产线上的快速巡检-82。
电容器漏电流/绝缘电阻测试仪：如TH2689系列，用于检测电容漏电流和绝缘电阻，是判断安规电容、高压电容绝缘性能的核心设备-70。
示波器+信号发生器：用于观察电容充放电动态波形，分析ESR和纹波特性，适合实验室级深度诊断-53。
红外热像仪：用于排查电容在电路中的异常发热，辅助定位劣化元件-95。
1.2 工业电容检测安全注意事项（重中之重）
工业电容的检测场景涉及高压、大容量，安全防护必须放在首位。以下4条核心注意事项请牢记：
① 放电处理不可省略
检测前必须彻底放电。对于高压电容（如变频器母线电容、开关电源输入电容），建议使用专业放电棒通过泄放电阻对端子放电，重复操作直至残留电荷归零-112。禁止用螺丝刀直接短路电容引脚——瞬间放电电流巨大，可能引发电弧伤人，甚至损坏电容或仪表。
② 断开电源+静置时间
检测前切断设备所有电源，对额定电压较高的大容量电容，建议静置5分钟以上后再进行放电处理-112。务必使用万用表电压档验证电容两端电压已降至安全范围（通常≤10V），方可进行后续操作。
③ 环境条件控制
避免在潮湿环境（湿度>80%RH）中检测高压电容，漏电流测试数据会严重失真。建议在干燥通风、无强电磁干扰的环境中进行-。
④ 佩戴个人防护装备
检测高压电容时，穿戴绝缘手套与护目镜，工作区设置警戒标识。对于变频器、大功率开关电源等设备，即使断电后，母线电容仍可能保持数百伏残余电压，务必逐一确认放电完成再动手-112。
1.3 工业电容基础认知（适配工厂精准检测）
在开始检测之前，了解工业电容的常见类型和关键参数，有助于精准判断检测结果。
工业场景常见电容类型
铝电解电容：容量大、成本低，广泛用于开关电源滤波、变频器母线储能。最易出现电解液干涸、容量衰减和ESR升高——据统计，电解液干涸占电解电容失效原因的45%-。
薄膜电容：耐压高、无极性，用于工业电源的EMI滤波、谐振电路。失效多表现为容量衰减或击穿短路。
安规电容（X电容、Y电容）：需符合GB/T 14472-2017或IEC 60384-14标准，用于AC输入端滤波-。失效可能导致漏电超标甚至起火。
陶瓷电容：高频特性好，用于去耦、旁路。容易因机械应力产生内部裂纹，进而发展为短路或开路。
关键检测参数
标称容量与耐压值：电容的电压计算关系为Q=C×V，耐压值必须大于电路实际工作电压的1.5~2倍。工业电容检测中，容量衰减超过标称值20%即建议更换-24。
等效串联电阻(ESR) ：电容老化最敏感指标。正常电解电容ESR应较低，高ESR会导致发热加剧、滤波失效-82。当ESR上升超过初始值的100%（或标称值50%）即提示电容已接近失效-21-。
漏电流：额定电压下施加电压后测量的电流值，超标说明绝缘性能下降。
二、核心检测方法（从基础到专业，分层实操）
2.1 工业电容基础检测法（工厂新手快速初筛——目检与直观判断）
无需任何仪器，靠肉眼即可完成第一步判断。工厂生产线故障排查中，外观检查是最快捷的初步筛查手段。
操作步骤
断电并放电后，从电路板或设备中取出/暴露电容。
在高亮度光源下仔细观察电容外观。
工业电容专属损坏特征判断标准
| 异常现象 | 判断标准 | 可能原因 |
|---|---|---|
| 顶部鼓包 | 铝电解电容顶部防爆阀凸起超过0.5mm | 内部气体压力过高，由过压或高温引起 |
| 电解液泄漏 | 底部或外壳出现油渍状液体或褐色结晶物 | 密封失效，电解液挥发 |
| 引脚锈蚀/断裂 | 引脚表面绿色或白色氧化物，或引脚松动 | 长期受潮或机械应力 |
| 外壳变形/裂纹 | 外壳变形或出现裂纹（尤其是薄膜电容和陶瓷电容） | 过压击穿或热冲击 |
| 标识模糊/烧焦 | 容量/电压标识无法辨认，或外壳有焦痕 | 过热过流，电容已严重损坏 |
⚠️ 特别提示：工业变频器的直流支撑电容鼓包，往往意味着内部ESR已严重升高。即使外观无异常，若设备出现运行不稳定、电源纹波超标等问题，仍需进行电参数检测。
2.2 万用表检测工业电容方法（新手重点掌握）
数字万用表是工厂现场最易获取的工具。掌握万用表检测工业电容步骤，可以快速判断大部分显性故障。
档位选择与操作方法
方法一：电容档直接测量（优先推荐）
第一步：确保电容已完全放电。
第二步：将万用表旋转至电容档位（标记为“F”或“CAP”符号）。
第三步：将红黑表笔分别接触电容两极（电解电容注意正负极：红接正，黑接负）-。
第四步：等待数值稳定后读取读数，与电容外壳标称值对比。
判断标准
实测容量在标称值±20%范围内——电解电容正常（MLCC为±10%）-20
实测容量衰减超过20%——建议更换-24
显示“OL”或“0”——电容开路或短路
方法二：电阻档测量充放电特性（无电容档时的替代法）
第一步：电容充分放电。
第二步：选择万用表电阻档（R×1k或R×10k档位）-。
第三步：表笔接触电容两极，观察读数变化。
判断标准
正常电容：阻值从较低值开始逐渐增大（充电过程），最终趋于无穷大（或稳定在高阻值）。
短路电容：阻值始终接近0，无变化。
开路电容：阻值始终为无穷大（显示“OL”），无充电现象。
万用表检测工业电容的局限性
万用表只能测量容量和充放电状态，无法检测ESR和漏电流等隐性故障。部分开关电源滤波电容容量正常但ESR已严重超标，仅靠万用表会得出“电容良好”的错误结论。此时需使用LCR电桥或ESR表进行深度检测-50。
2.3 工业LCR电桥/ESR表检测法（进阶精准检测）
这是工厂质检和专业维修的核心方法。LCR电桥能提供工业电容检测所需的ESR、D值、阻抗等多参数精准测量，满足GB/T 14472等工业标准要求。
2.3.1 LCR数字电桥检测工业电容
操作流程
第一步（参数设置） ：打开LCR电桥，选择电容(C)测量模式-。
第二步（频率选择） ：根据电容类型设置测试频率——电解电容优先使用100Hz或120Hz，薄膜电容推荐1kHz-81-。
第三步（电平设置） ：通常设置1Vrms测试信号电压-20。
第四步（夹具连接） ：使用四端Kelvin夹具连接电容引脚，有效消除测试线寄生阻抗-60。电解电容注意极性。
第五步（读取参数） ：记录电容值(C)、ESR值和损耗角正切值(D值)。
工业电容判断标准（关键数据速查）
| 检测参数 | 合格判断标准 | 报废/预警阈值 |
|---|---|---|
| 容量(C) | 标称值±20%范围内 | 衰减超过20%需预警，30%以上报废 |
| ESR（铝电解） | 低ESR值（具体参考数据手册） | ESR上升超过初始值100%（或标称值50%） |
| ESR（固态电容） | 通常<20mΩ | 超过20mΩ即提示异常 |
| 损耗角正切(D值) | 符合器件手册范围 | D值较初始值上升50%以上提示介质劣化 |
| 漏电流 | I≤0.01×C×V（C单位μF，V单位V） | 超过该公式计算值 |
⚠️ 特别提示：ESR值是判断电解电容是否劣化的最敏感指标。统计数据表明，电解电容失效中容量衰减往往滞后于ESR升高-20。即使容量检测合格，只要ESR异常升高，电容已处于劣化状态-。工业预防性维护中建议设定“ESR＞初始值150%时预警更换”-82。
2.3.2 专用ESR表在线检测法（产线快速排查）
核心优势：无需拆焊，可直接在电路板上检测电容ESR，自动抵消并联电路的影响-82。
操作步骤
断电放电后，将ESR表表笔直接接触电容两端引脚。
读取ESR数值。
与电容规格书或正常参考值对比。
工业应用场景：适合工厂流水线上对变频器、开关电源板进行快速巡检。重点检测电源模块、电机驱动板等高温区域的电解电容-82。
2.3.3 工业电容器批量检测技巧（产线质检适用）
在工厂来料检验或成品质检环节，需要批量检测工业电容。以下是实操建议：
硬件配置
LCR测试仪配备四端Kelvin夹具，确保批量测试中接触稳定-60。
配套专用SMD或轴向夹具，提升测试重复性。
软件自动化
通过程控软件（如NS-LCR）预设测试模板，包含频率点、测试电平、等效模型及合格阈值。
系统自动采集数据，实时比对标准范围，实现Pass/Fail自动判定。
测试结果实时上传至MES系统或数据库，支持SPC趋势分析与质量预警-60。
自动化集成
通过GPIB、LAN或USB接口接入产线控制系统，利用外部触发信号实现“上料—测试—分拣”一体化流程-60。
三、补充模块
3.1 工业场景中不同类型电容的检测重点
铝电解电容（变频器母线电容、开关电源滤波电容）
检测重点：ESR值和漏电流。电解液干涸是铝电解电容最常见的失效模式，约占45%-20。
关键技巧：使用100Hz频率检测。定期监测ESR变化趋势，建立“基准值档案”，一旦ESR超过初始值200%应立即更换-95。
更换建议：若驱动电路中发现个别电容容量降低，建议将所有同批次电解电容一并更换，防止后续再出故障-。
安规电容（X电容、Y电容）
检测重点：符合GB/T 14472-2017和IEC 60384-14标准-。
核心测试项目：绝缘电阻测试、耐压测试、漏电流测试。
注意事项：安规电容的绝缘电阻必须达标，否则在高压环境下可能漏电或击穿，造成安全隐患-。
薄膜电容
检测重点：容量精度和损耗角正切值。推荐1kHz基准频率检测-81。
常见故障：容量衰减或击穿短路。功率因数校正(PFC)电路中的薄膜电容失效会导致功率因数下降。
陶瓷电容
检测重点：检查有无因机械应力导致的内部裂纹（肉眼不可见，需通过电参数或X光检测）。
在线检测技巧：在电路中用热风枪加热可疑区域，观察电容参数变化，可辅助定位隐性裂纹。
3.2 工业电容检测常见误区（避坑指南）
误区1：忽略环境温度对检测结果的影响
电解电容在低温下容量可能衰减超过标准值，应恢复室温后再复测，避免误判-112。ESR值随温度升高而降低，应在25℃±5℃的稳定环境中测试-82。
误区2：仅用万用表就“判定合格”
这是最常见的误判！万用表无法检测ESR升高和介质损耗增加。许多开关电源滤波电容容量正常但ESR已严重超标，用万用表检测“正常”，上机后仍导致设备故障-43。
误区3：未充分放电就检测
测试高压电容后未充分放电即取下，残余电荷可能干扰读数，甚至造成触电。建议采用双级放电法：先用电阻泄放，再用导线短接-112。
误区4：检测电压设置不当
使用LCR电桥时，测试频率选择错误会导致测量结果偏差。例如，用1kHz测电解电容可能得到偏低的容量值-。
误区5：忽略表笔接触电阻
测量ESR时，表笔接触压力不足会导致读数偏高20%以上-82。使用专业夹具可有效降低接触电阻影响-60。
误区6：忽视机械损伤的电容
外壳变形或密封件开裂的电容，即使当前电参数检测合格，也应强制更换——数据显示此类电容的后续故障率远高于正常电容-112。
3.3 工业电容失效典型案例（实操参考）
案例一：变频器直流支撑电容鼓包炸裂
场景：某化纤厂37kW变频器连续运行14个月后突然停机。
故障现象：变频器内部电解电容鼓包炸裂，IGBT模块被短路电流烧毁。
检测过程：维修人员检查后发现电容芯子温度长期超过额定值（实测108℃ vs 额定85℃），纹波电流超载32%（设计值80A→实测106A）。
根本原因：散热系统积尘导致热阻增加，电容长期处于高温工作状态，ESR急剧升高。
解决方法：更换电容后，对变频器散热系统进行清理和改造，加装温度传感器实时监控。电容更换时建议把所有电解电容一起更换，防止后续再出现故障-95。
经济损失：电容炸裂造成IGBT模块烧毁（维修费约1.2万元），产线停机28小时（损失约38万元）-95。
案例二：工业电源模块电解电容鼓包导致炸机
场景：某数控机床30kW开关电源模块在满载运行时爆裂。
故障现象：开关电源模块爆裂，电路板烧毁。
检测过程：维修人员拆解后发现电解电容鼓包，ESR实测值＞200mΩ，远超电容标称值50mΩ。同时发现散热片积尘严重，导致热阻增加超过45℃。
解决方法：更换为高寿命电解电容（10000小时等级），对PCB板进行灌封处理（导热系数≥2.5W/m·K），加装NTC温度传感器（报警阈值85℃），并进行48小时老化测试。
经验教训：定期清理设备散热系统、监测电容ESR变化趋势，可有效预防此类炸机事故-103。
四、结尾
4.1 工业电容检测核心（工厂高效排查策略）
针对不同工业场景，建议采用分层检测策略：
第一层：工厂产线快速排查（新手/维修工适用）
① 外观目检 → ② 万用表电容档测容量（衰减＞20%即预警） → ③ 如有条件使用ESR表在线测ESR
第二层：专业质检/批量来料检验（质检工程师适用）
① LCR电桥精准测量C/ESR/D值 → ② 参照GB/T 14472等标准逐项判定 → ③ 建立检测数据库进行SPC趋势分析
第三层：深度故障诊断/失效分析（实验室级）
① 示波器+信号发生器观察充放电波形 → ② 漏电流测试仪检测绝缘性能 → ③ 必要时进行耐压测试和X光内部结构分析
关键记忆点：测量工业电容好坏的核心流程可简化为“放电→目检→万用表测容量→LCR/ESR表测ESR（专业级）”。ESR是电解电容健康的“心电图”，容量是“基础体温”——两者结合判断，才能避免误诊漏诊。
4.2 工业电容检测价值延伸（维护与采购建议）
日常维护
定期（建议每6个月）用红外热像仪扫描变频器、开关电源中的电解电容，发现异常发热点即重点检测。
监测关键电容的ESR值变化趋势，建立设备健康档案。当ESR值渐进性上升时，应在3个月内安排更换，避免突发停机-82。
优化设备散热设计，控制电容工作温度。温度每超过额定值10℃，电容寿命减半-95。
采购与选型
优先选择长寿命型（如105℃/5000小时等级）工业电容，遵循“降额使用”原则（如耐压选2倍工作电压），提升系统可靠性-。
严格核对供应商的批次一致性。有案例显示标称精度±20%的电容实际偏差达+28%，批次间离散度超过工艺标准3倍，导致LC滤波网络谐振点偏移引发放障-101。
在采购合同中明确检测标准（如GB/T 14472-2017或IEC 60384-14），来料时严格执行入库检测程序。
