一、引言：为何光耦好坏判断是设备故障排查的关键环节
在工业自动化生产线的PLC控制柜里、在开关电源的反馈回路中、在新能源汽车BMS电池管理系统内，光电耦合器（简称“光耦”）无处不在却又极易被忽视。这台“信号隔离卫士”的核心功能是通过“电—光—电”转换，在输入与输出之间筑起电气隔离屏障，让信号安全穿越而不让电流直接导通-4。
数据显示，光耦失效已占工业设备突发故障的15%，在高温振动环境下故障率更高达20%-20。无论是工厂维修工程师面对变频器炸机后的信号乱跳，还是家电维修人员在开关电源输出电压异常时的排查困惑，亦或是汽车电工排查行车电脑误报故障时的无从下手，问题源头往往指向那颗不起眼的光耦。掌握光耦好坏判断方法，已不仅是电子维修的基本功，更是提升设备故障排查效率的核心技能。
本文将结合工业控制、开关电源、汽车电子等真实场景，从基础入门到专业进阶，系统拆解光耦好坏检测的全流程——帮助不同基础的从业者快速掌握检测技巧，独立完成元器件好坏判断。
二、前置准备：光耦好坏检测必备工具与安全规范
1. 工业及家电维修场景下光耦检测核心工具介绍
基础款（新手必备，适配维修入门场景）：
数字万用表：选择具备二极管档和电阻档（200kΩ及以上）的数字万用表。对于刚入门的电子维修人员而言，这是判断光耦好坏最核心、最经济的工具。建议优先选用带有蜂鸣导通档的型号，便于快速排查引脚开路和短路故障-4。
直流电源与限流电阻：准备一个5V直流电源和一只1kΩ左右的电阻，用于模拟光耦的工作状态进行动态测试。这是验证“输入侧能否驱动输出侧导通”的关键组合-1。
专业款（适配工业流水线批量检测与高精度校验场景）：
晶体管图示仪：适用于工厂质检环节，可快速扫描光耦的输入电流—输出电流关系曲线，直观判断CTR（电流传输比）是否在合格范围内。
示波器 + 信号发生器：工业控制设备维修必备。信号发生器向光耦输入端提供方波信号，示波器同时监测输入和输出波形，可精准识别响应延迟和波形畸变-1。
隔离耐压测试仪：用于检测光耦的输入—输出端绝缘性能，验证是否符合IEC60747-5-2等安全标准要求-7。
热成像仪：在批量老化测试和故障复现中，可检测光耦工作时的温度分布，识别异常发热点-48。
2. 工业与汽车场景下光耦检测安全注意事项（重中之重）
注意事项1：必须断电检测，严禁带电操作
检测前务必切断设备主电源，并等待电路中电容完全放电。工业变频器、开关电源等设备中的高压电容可能存储数百伏电压，直接测量可能导致仪器损坏甚至人身伤害。
注意事项2：测试电流严格控制在额定范围内
光耦内部LED的额定电流通常为5mA至20mA，测试时务必串联限流电阻（如1kΩ配合5V电源）。切勿用万用表电阻档的高档位（如R×10k档）直接测量输入端，该档位电池电压较高可能导致发光管击穿-6。
注意事项3：工业高压环境下做好绝缘防护
工业设备中的光耦往往工作在高电压、强干扰环境中，测试前应确认光耦引脚无污染、无碳化痕迹。PCB污染导致的引脚间爬电是工业环境中隔离故障的主要诱因之一-20。
注意事项4：防静电操作不可省略
光耦内部的光敏器件对静电较为敏感，检测和焊接时应佩戴防静电腕带，或在操作前触摸接地金属释放静电-7。
3. 光耦基础认知（适配工业、电源、汽车多场景精准检测）
光耦由输入侧的发光二极管（LED）和输出侧的光敏器件（通常为光敏三极管）封装于同一管壳内-6。在工业开关电源中，常见的是PC817、EL817等四脚线性光耦，用于电压反馈隔离；在变频器驱动电路中，则常见TLP350、A325J等六脚驱动光耦，用于驱动IGBT；在汽车电子中，光耦需符合AEC-Q102车规标准，对高低温循环、耐湿性有更严苛要求-35。
关键参数“电流传输比（CTR）”是判断光耦性能的重要指标——即输出端电流与输入端电流的百分比。新器件CTR通常在50%-200%之间，使用中LED长期高温工作导致量子效率下降，CTR每年衰减率可达5%，最终可能低于额定值的50%-20-。了解这些背景知识，有助于后续检测时准确判断光耦是“彻底损坏”还是“性能退化”。
三、核心检测方法
1. 光耦好坏基础检测法（工业维修现场快速初筛）
适合场景：工厂维修人员拆机后快速判断、家电维修人员初步排查。
第一步：外观与引脚检查
在断电且拆下光耦或断开相关电路后，首先观察光耦封装是否有裂纹、烧毁痕迹或变色现象-3。检查引脚是否氧化、弯曲或虚焊。工业设备中长期高温运行的PCB板，光耦引脚焊点容易因热应力而出现裂缝，这一点在变频器等大功率设备中尤为常见。
第二步：静态导通初判
将万用表置于电阻档（200kΩ或更高），在不给光耦通电的情况下测量输入端正负极之间的电阻——正常应有明显的正反向阻值差异（正向电阻几百至几千欧姆，反向极大）；同时测量输出端C-E极之间的电阻——无光照时应接近无穷大-4。
注意事项：此方法只能初步筛选出明显的开路或短路故障，无法检测CTR衰减等隐性性能劣化。如外观正常、静态导通也正常，仍需进行动态功能验证。
2. 万用表检测光耦好坏方法（新手重点掌握，适配多行业场景）
万用表是电子维修从业者最常用的检测工具。以常见的PC817、EL817等四脚光耦为例，按照以下步骤操作-4：
步骤一：测量输入端（发光二极管）——二极管档正向压降测试
将万用表拨至二极管档。
红表笔接光耦输入端正极（通常为1脚），黑表笔接负极（2脚）。
正常读数应在0.8V至1.5V之间（具体值因型号而异），相当于测量一个普通二极管的正向压降。
交换表笔进行反向测试——正常时应显示“OL”或“1”，表示开路。
判断：正反都导通（显示0或很小值）→ LED击穿短路；正反都不通→ LED内部断路。
步骤二：测量输出端（光敏三极管）——电阻档暗态测试
将万用表拨至电阻档（200kΩ或更大）。
测量光敏三极管的集电极（C）和发射极（E）之间的电阻（通常为4脚和3脚）。
在输入侧未通电、无光照的情况下，正常读数应为无穷大（数字表显示“OL”）。
判断：如果测出明显阻值甚至为0→ C-E之间已击穿短路。
步骤三：动态功能验证（核心判断依据）
准备：5V直流电源、1kΩ电阻、万用表保持电阻档。
将万用表红黑表笔接在光耦输出端的C、E两极上，此时读数应为无穷大。
用电源串联1kΩ限流电阻后接到光耦输入端（正极接阳极、负极接阴极）。
接通电源瞬间，观察万用表读数变化。
判断：正常时读数从无穷迅速下降到几百至几千欧姆（说明输入侧的“光”成功使输出侧导通）；若读数毫无变化→光耦内部光路失效或光敏三极管损坏。
适用行业扩展：
家电维修：开关电源输出电压异常时，可用此法快速判断光耦反馈回路是否正常。
工业设备维护：变频器报警OC故障时，用此法快速筛查驱动光耦是否失效。
汽车维修：发动机控制单元相关信号异常时，用此法定性判断光耦隔离是否正常。
3. 工业及汽车行业专业仪器检测光耦方法（进阶精准检测）
适用于工厂质检流水线批量检测、专业维修机构高精度诊断、车规级光耦可靠性验证。
（1）电流传输比（CTR）精准测试
CTR是衡量光耦光电转换效率的关键指标，其测试方法为：测量输入电流I_f和输出电流I_c，计算CTR = (I_c / I_f) × 100%-1。
在工厂批量检测中，可使用晶体管图示仪扫描输入—输出电流关系曲线，快速判断光耦是否在合格批次内。对于高可靠性要求的工业设备，应定期测量CTR保持率——若CTR衰减超过30%，建议预防性更换-26。
（2）隔离耐压测试（适配工业高压环境）
使用隔离耐压测试仪对光耦输入与输出端施加高压（如AC 3.75kV至5kV），监测漏电流是否小于1mA。工业级光耦隔离电压通常达5000Vrms，车规级产品更能承受10kV脉冲电压-20-36。若绝缘性能下降至100MΩ以下，则存在高压窜入低压侧的安全风险-20。
（3）响应时间与波形测试（适配高频信号传输场景）
在变频器驱动、高速数字通信等场景中，光耦的响应速度至关重要。使用信号发生器向光耦输入端施加特定频率的方波信号（如1kHz），用示波器同时监测输入与输出波形，检查是否存在畸变或延迟-3。正常时输出波形应与输入同步，延迟时间符合数据手册要求（通常为微秒级）-1。
（4）车规级光耦可靠性测试（适配汽车电子行业）
用于新能源汽车、BMS等场景的光耦需通过AEC-Q102认证，涵盖温度循环（-40℃至125℃循环）、高温高湿（H3TRB）测试、冷热冲击、硫化氢腐蚀测试等多项可靠性验证-35。对已量产的光耦进行周期性抽检时，高温高湿测试可提前识别封装材料吸湿导致的绝缘性能下降风险-48。
在线测试技巧（工业设备不拆板检测）
在工业现场，拆焊光耦往往耗时费力。可采用在线对比法：在设备断电状态下，用万用表测量可疑光耦的输入输出端阻值，与同型号正常光耦逐一比对。对于驱动光耦，可在电路板相应测试点接入限流触发信号，在不拆焊的情况下验证输出端是否正常响应-。
四、补充模块
1. 工业与家电场景下不同类型光耦的检测重点
（1）四脚线性光耦（如PC817、EL817）—— 开关电源反馈回路主力
检测重点：关注CTR衰减导致的反馈不稳。在开关电源中，光耦CTR衰减会导致输出电压偏离设定值，表现为轻载正常、重载时电压崩塌-26。动态测试时应重点观察输出侧电阻随输入电流变化是否灵敏。
（2）六脚驱动光耦（如TLP350、A325J）—— 变频器IGBT驱动核心
检测重点：关注输出驱动能力和响应速度。变频器驱动光耦损坏常见表现为“OC过流报警”或“三相电压无输出”-39。测试时应关注输出端在输入信号触发下能否可靠导通，并观察是否存在延迟或间歇性导通。
（3）可控硅光耦—— 家电功率调节电路关键元件
在空调、电磁灶、微波炉等大功率家电中用于控制IGBT或可控硅的通断-11。检测重点为输入侧发光管导通能力和输出侧可控硅的触发特性。测试时应重点验证输入端LED是否正常发光（可用二极管档测正向压降），输出侧在触发后能否稳定导通。
2. 工业及汽车行业光耦检测常见误区（避坑指南）
误区1：只测输入端LED导通，就断定光耦是好的
LED正常发光不代表光电转换效率达标。很多光耦失效的根源是CTR渐进衰减，此时输入端LED可能完全正常，但输出侧驱动能力已严重下降-7。正确做法：务必进行动态功能验证或CTR测试。
误区2：万用表测试通过就认为光耦可装机使用
万用表只能定性判断开路/短路，无法评估CTR衰减、响应延迟、隔离耐压等关键性能参数。对于高可靠性要求的工业设备，建议使用专业仪器进行参数验证。
误区3：忽略环境温度对检测结果的影响
LED的发光效率随温度变化而变化，高温环境下CTR会显著下降。测试应在常温（25℃左右）条件下进行，避免刚拆下的热器件直接测试导致误判。
误区4：混淆不同封装类型的引脚定义

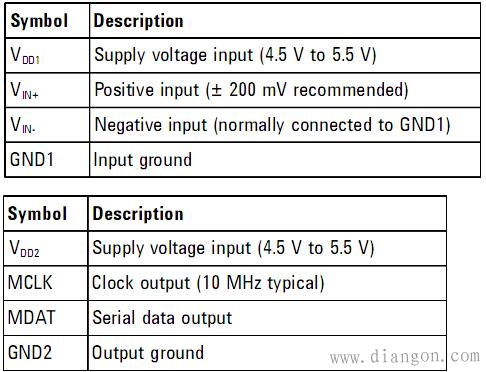

不同光耦的引脚排列可能存在差异（如四脚、六脚、八脚），测量前务必查阅数据手册确认引脚定义，避免因接错引脚得出错误结论-6。
误区5：光耦好就认为前级后级电路没问题
光耦作为信号传递的桥梁，其输入侧需要驱动电路提供足够电流，输出侧需要正确的负载配置。即使光耦本身完好，若前级限流电阻烧毁或后级上拉电阻开路，同样会导致信号传输中断-26。
3. 工业与家电维修场景下光耦失效典型案例（实操参考）
案例一：变频器雷击后OC故障，光耦A325J批量损坏
某东元7200GA变频器遭雷击炸机，更换整流模块和开关管后恢复显示，但一上电即报过电流（OC）故障，三相电压无输出-39。经逐级排查，发现U相光耦A325J供电电路整流二极管击穿，进而导致A325J光耦（U11、U10）损坏。更换光耦及相关二极管后，变频器恢复正常运行-45。诊断要点：光耦故障往往不是孤立的，需同步排查其供电电路和驱动回路。
案例二：风机变频柜通信失效，光耦输入有脉冲、输出恒高电平
风机变频柜与上位机通信中断，维修人员用示波器观察通信光耦，发现输入端有正常脉冲信号，但输出端始终保持高电平——说明输入侧信号已到达，但光耦未能完成光电转换，输出侧“卡死”在高电平状态-。更换该光耦后通信恢复正常。诊断要点：示波器是判断光耦“信号传递能否穿透”的有力工具，静态测试无法发现的间歇性故障往往需要动态波形分析。
案例三：开关电源输出电压不稳，PC817光耦CTR严重衰减
某电源适配器输出端电压波动剧烈，轻载时正常、带载后电压崩塌。静态检测PC817光耦输入端LED导通正常，输出端无短路，但动态测试发现输入侧通电后输出侧电阻下降幅度非常有限——说明CTR已严重衰减。更换光耦并检查前级限流电阻后电源恢复正常-26。诊断要点：输出电压不稳且带载能力差，需重点排查反馈回路光耦的CTR衰减问题。
五、结尾
1. 光耦好坏检测核心（工业及维修场景高效排查策略）
基于以上分析，建议按照以下分层策略进行光耦好坏判断：
第一层：外观与静态初筛（适用于所有场景，耗时＜1分钟）
检查封装破损、引脚氧化或焊点虚焊；用万用表二极管档测输入端LED正向压降（正常0.8V-1.5V）；用电阻档测输出端C-E极暗态阻值（正常无穷大）。
第二层：动态功能验证（最可靠的定性判断，耗时约2分钟）
用5V电源串联1kΩ电阻驱动输入端，同时监测输出端电阻变化。输出侧电阻显著下降→光耦工作正常；毫无变化→光耦损坏。
第三层：专业参数检测（适配工厂质检和车规验证）
用晶体管图示仪或专业测试设备测量CTR（电流传输比），用隔离耐压测试仪验证绝缘性能，用示波器评估响应速度是否符合行业标准。
工业维修现场推荐流程：外观检查 → 静态万用表检测 → 动态功能验证（优先采用）→ 如仍不确定，用示波器观察波形或在同型号正常设备上进行对比替换测试。
2. 光耦检测价值延伸（工业维护与采购建议）
日常维护建议：
对长时间高温运行的工业设备，建议每半年进行一次光耦性能抽检，重点关注CTR是否显著衰减。
高温环境会加速LED老化，工作温度超过85℃的场合应选用宽温型号光耦（如工作温度范围-55℃至110℃的工业级产品）。
在开关电源和变频器中，光耦附近的PCB板应保持清洁，防止油污、粉尘污染导致引脚间爬电。
采购与选型建议：
对高可靠性要求的工业设备和汽车电子，优先选用通过AEC-Q102认证的车规级光耦-35。
家电维修场景中，替换光耦时应确认引脚排列和关键参数（CTR范围、隔离电压）与原型号一致-26。
建议保留同批次合格光耦样品作为检测参考基准，便于快速比对。
