一、前言
在电子维修和质检领域，霍尔传感器堪称“隐形的功臣”——无论是电动车电机的平稳运转、空调风机的调速反馈，还是汽车节气门的位置感知、变频器的电流监控，背后都离不开它。霍尔传感器利用霍尔效应将磁场变化转化为电信号，广泛应用于汽车电子、工业自动化和家用电器等领域-33。对维修人员和质检从业者而言，掌握一套贴合实际场景的霍尔传感器检测方法，是快速定位设备故障、提升维修效率的关键。
本文将从基础到进阶，系统讲解万用表检测霍尔电压的实操步骤、示波器波形分析法、工业专业仪器检测法，并结合汽车维修、家电检修、工业产线三类典型场景，提供真实案例和避坑指南。无论你是刚入门的维修学徒，还是需要批量检测的质检工程师，都能从中找到适合的检测方案。
二、前置准备：工欲善其事，必先利其器
1. 霍尔电压测量核心工具介绍
基础款——维修入门必备（适配家电检修、电动车维修场景）
数字万用表：首选支持直流电压档（DCV）的自动量程万用表，入门级如UNI-T UT33C+、Fluke 15B+，价格几十到几百元不等，足以覆盖90%的霍尔传感器检测需求。
辅助工具：鳄鱼夹测试线、镊子（用于拔插细小端子）、绝缘胶带。
专业款——适配工业产线/汽车质检场景
示波器：建议带宽≥100MHz，用于观察霍尔信号波形。便携款如Hantek 2D42（约300元），专业级如Rigol DS1102Z-E。
高斯计：测量磁场强度，精度±0.25%-28。用于精确评估霍尔传感器的磁场响应，如F.W.BELL 7030型。
信号发生器/恒温箱：用于批量检测时的温度漂移和响应特性测试-21。
汽车诊断仪：部分高端霍尔传感器（CAN/LIN数字输出）需专用诊断设备读取数据。
2. 霍尔电压测量安全注意事项
霍尔传感器检测的核心风险集中在带电操作触电和线路短路两方面，务必牢记以下要点：
重中之重：断电操作原则。检测前务必断开设备电源并等待电容放电完毕。汽车场景中需关闭点火开关并拔下钥匙；工业变频器需断电后等待至少5分钟，确保母线电容放电完毕。
防止短路：万用表表笔金属部分尽量不外露过多；测量时表笔不得同时触碰相邻引脚；严禁在通电状态下插拔霍尔传感器连接器。
清理检测区域：霍尔传感器引脚/端子若积灰或氧化，先用无水酒精和棉签清洁，否则会影响电阻测量值。在潮湿环境下使用过后的传感器需烘干再检测。
静电防护：霍尔元件属静电敏感器件，操作前触摸金属接地体释放静电；维修台建议铺设防静电垫。

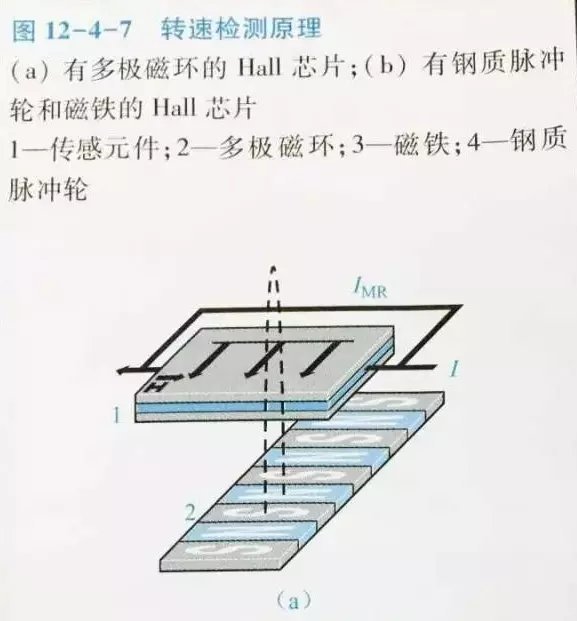

3. 霍尔传感器基础认知（适配精准检测）
霍尔传感器按输出特性可分为两大类型-33：
| 类型 | 输出特性 | 典型应用 | 检测重点 |
|---|---|---|---|
| 开关型 | 数字高低电平（0V/5V或0V/12V） | 电动车电机换向、位置检测 | 输出电平跳变、开关阈值 |
| 线性型 | 模拟电压（与磁场强度成正比） | 电流检测、油门/节气门位置 | 输出电压线性度、零点电压 |
关键参数速查：典型供电电压为5V（±0.5V），线性型静态输出电压约2.5V（零磁场时），开关型在磁场作用下跳变至0V或Vcc-28。灵敏度参考值为±0.5mV/Gs-28。
三、核心检测方法
方法一：基础导通检测法——故障快速初筛
适用场景：家电维修、设备日常巡检，无需通电即可快速判断传感器是否严重损坏。
操作步骤：
断开设备电源，找到霍尔传感器引脚（通常标注VCC、GND、OUT）。
万用表拨至电阻档（200Ω~20kΩ），测量VCC与GND之间的电阻。
正常值：几百Ω到几kΩ之间-2。若读数为0或∞，说明内部短路或断路。
依次测量OUT与GND、OUT与VCC之间的电阻。
若任意一组读数异常（明显偏离正常范围或对调表笔后读数相同），提示传感器可能损坏。
行业要点：在汽车维修中，检查ECU与传感器之间线路电阻应不大于1.5Ω-1，否则可能是线束接触不良。工业变频器中的霍尔传感器，三相之间电阻偏差应≤5%-35。
方法二：通用仪器检测法——万用表检测霍尔电压（新手重点）
场景一：电动车/家电电机霍尔检测
电动车控制器霍尔线共5根：红（正极）、黑（负极）、黄/绿/蓝（信号线，分别对应3个霍尔）-10。
第一步：测供电电压
万用表拨至DCV 20V档，红表笔接红线、黑表笔接黑线，打开电门。
判断标准：读数应在4.8V~5.2V之间-10。无电压或低于4V→检查电源线路或控制器输出。
第二步：测信号输出
保持黑表笔接黑线，红表笔依次接黄、绿、蓝线，同时手动缓慢转动电机。
判断标准：转动时电压应在0V↔5V之间跳变-10。
✅ 3条信号线均有规律跳变→3个霍尔均正常；
❌ 某条信号线电压恒定不变→对应霍尔损坏；
❌ 3条均无跳变→供电异常或控制器故障。
场景二：汽车霍尔传感器检测
节气门位置/油门踏板霍尔：
万用表DCV档，红表笔接信号线，黑表笔接地，通电后手动缓慢改变油门角度-1。
判断标准：电压应平滑从约1V线性上升至约3.5V。跳跃、突变或无变化则传感器故障。
霍尔电流传感器（变频器/伺服驱动）：
常见引脚：V+、V-（±15V）、GND、OUT-47。
测量OUT与GND间静态电压，应为0V或接近0V-47；若不为0V，先检查±15V供电是否正常，若供电正常则更换霍尔。
注意：部分汽车霍尔传感器（如曲轴位置传感器）需要测量交流信号，可用万用表ACV档读取信号电压随转速的变化。
方法三：行业专业仪器检测法——进阶精准检测
1. 示波器波形分析法
示波器能直观判断霍尔信号质量，尤其适合排查“间歇性异常”。
操作：
示波器探头接霍尔信号输出端（OUT），地线接GND。
通电后手动/电动驱动被测设备，观察波形。
判断标准-35：
✅ 正常开关型：清晰稳定的方波，高电平约5V、低电平约0V，波形边缘陡峭、无毛刺。
✅ 正常线性型：平滑的模拟电压波形，随磁场变化线性起伏。
❌ 波形畸变、幅值不足、相位错乱→霍尔故障；
❌ 波形存在尖峰毛刺→供电纹波超标或电磁干扰严重；
❌ 无波形输出→霍尔无信号或供电异常。
实用技巧：若无示波器，可用带“频率档”的万用表读取霍尔输出频率，与理论转速/脉冲数对比，大致判断信号有无。
2. 高斯计磁场检测法（适用于产线质检）
操作：
高斯计探头靠近霍尔传感器检测面，施加标准磁场（如500Gs），读取霍尔输出电压-28。
将实测电压与规格书标准值对比，评估灵敏度（单位mV/Gs）和线性度是否达标（线性误差≤0.5%F.S.）-28。
适用场景：工业自动化产线、汽车零部件质检中的批量抽检，可快速筛选灵敏度超差的次品。
3. 霍尔器件专业标准检测（参考GB/T 28847）
专业实验室检测霍尔器件遵循GB/T 28847标准，涵盖零点失调电压、温度漂移、响应时间等20+项目-21。标准要求检测包括零磁场条件下测量输出电压偏差（≤10mV）、-40°C至150°C全温区输出变化率（≤±0.02%/°C）等-28-21。
四、补充模块
1. 不同行业霍尔传感器的检测重点
汽车领域（参考T/CITS 317-2025标准-24）：
节气门位置霍尔：检测零点电压（典型2.5V）和线性度，小信号灵敏度偏差应＜±1%-44。
曲轴位置霍尔：检查供电稳定性和波形完整性，尤其关注低速时信号幅度是否达标。
4-20mA工业手柄霍尔：中位输出应为4mA，满量程为20mA，随手柄角度平滑变化-44。注意排除强电磁干扰。
家电领域（空调PG电机、洗衣机等）：
空调PG电机霍尔：供电通常为DC 5V，反馈端正常运行时电压约2.45V-。
滚筒洗衣机霍尔：用万用表DCV档测信号线电压，转动滚筒时观察是否在0~5V间跳变。
工业自动化（变频器、伺服驱动）：
穿心式电流霍尔：±15V供电正常是前提-47；测量OUT-GND静态电压应为0V，否则断开OUT脚重测——仍非0V则霍尔坏，恢复0V则后级运放/比较器故障-47。
2. 霍尔电压测量常见误区与避坑指南
| 误区 | 正确做法 |
|---|---|
| 只测供电正常就判断霍尔完好 | 必须测信号输出端在磁场变化时的动态响应-1 |
| 用电阻档带电测量 | 必须在断电、电容放电后进行 |
| 忽略电磁干扰对读数的影响 | 远离变频器、电机线；屏蔽线须单端可靠接地-44 |
| 开关型霍尔测电压恒定就断定损坏 | 有些霍尔在静止时确实输出恒定高/低电平，需施加磁场看是否跳变 |
| 室温下检测正常即认为合格 | 部分温漂问题需在高温/低温环境下复测-28 |
3. 霍尔传感器失效典型案例
案例一：电动车“有电不走”
故障现象：电动车打开电门拧油门，后轮完全不动或抖动。维修师用万用表按方法二测3个霍尔信号线，发现蓝线电压始终5V不跳变，判断蓝线对应霍尔损坏-35。更换后电机恢复正常。
排查要点：先用电阻法快速判断霍尔供电线束有无断路（红-黑线电压），再逐路测信号线跳变。
案例二：自动化产线霍尔信号丢失导致停机
故障现象：某小型电子装配线因霍尔失效连续停机2小时，产线质检人员排查发现传感器端子严重氧化导致接触不良，同时传感器周围散热不良加速了内部元件老化-42。更换传感器并加装端子保护套后恢复正常。
排查要点：定期清洁传感器表面灰尘，每季度检查接线端子紧固情况，每年进行一次精度校准-42。
案例三：变频器霍尔输出电压不一致
故障现象：变频器输出端三个霍尔传感器输出电压不一致，某相霍尔OUT脚为1.2V，其余两相为0V。按照检修步骤，先断开OUT脚用万用表测GND与OUT间电压仍为1.2V，判定为该霍尔传感器内部损坏，更换后三相输出恢复一致-47。
排查要点：首先确认±15V供电正常，再断开OUT脚逐级隔离故障点。
五、结尾
1. 霍尔电压测量核心
根据场景和工具条件，推荐以下分级检测策略：
快速初筛（1-3分钟） ：电阻法+外观检查→判断有无明显断路/短路。
动态验证（5-10分钟） ：万用表电压法+手动/电动驱动→判断供电及信号跳变是否正常。
波形精测（10-15分钟） ：示波器波形分析→排查间歇性异常、信号畸变、相位问题。
专业评估（30分钟+） ：高斯计+恒温箱等专业设备→适用于产线批量抽检、高精度校准场景。
2. 霍尔传感器检测价值延伸
日常维护建议：每月清洁传感器表面灰尘；每季度检查接线端子紧固和屏蔽线接地状态-42；每年进行一次精度校验（推荐使用专业校准仪）。
选型与采购建议：采购时注意核对工作电压是否匹配（5V/12V/24V/±15V）、输出类型是开关型还是线性型，参考AEC-Q100（汽车级）或GB/T 20521.2-2025等标准-33-22。工业恶劣环境应选用IP67及以上防护等级的产品。
