一、核心写作目标
电感是电路中储存电能、阻碍电流变化的三大无源元件之一,广泛应用于电源滤波、EMI抑制、DC-DC转换、LC谐振等场景。但在实际工作中,因电感断路、匝间短路、磁芯饱和等问题引发的设备故障层出不穷——开关电源输出纹波异常、汽车DC-DC模块无法启动、家电控制板频繁重启等,根源往往就藏在一颗不起眼的电感里。

本文以 “实操落地、行业适配” 为核心,面向电子维修人员、企业质检从业者和电子爱好者三类读者,分层次详解电感检测方法。从新手能用万用表快速判断电感好坏,到专业质检人员掌握LCR电桥精准测量、在线检测等进阶技巧,帮助你在各自行业场景下独立完成电感故障排查。全文基于最新行业检测标准(JJF 2238-2025、AEC-Q200等)和真实失效案例撰写,杜绝泛泛而谈。
本文核心关键词:测量电感好坏、万用表电感检测方法、工业电源电感检测、汽车电子电感检测、家电维修电感排查

二、前置准备
1. 电子维修与质检场景下电感检测核心工具介绍
工具选择直接影响检测效率和准确度,不同场景需匹配不同级别的仪器:
基础款(新手入门/家庭维修必备)
数字万用表(带通断档和电阻档) :成本最低的核心工具,价格50~200元。用于快速判断电感是否开路——将万用表置于蜂鸣档或200Ω电阻档,测量电感两端电阻,正常应显示低电阻(几Ω以下)且蜂鸣器长响-33。需注意:普通万用表只能判断通断,无法精确测量电感值-33。
指针万用表:部分老电工偏好,在测量低阻值时指针摆动更直观,但需每次换挡调零-5。
辅助工具:防静电镊子、吸锡器、放大镜(用于外观检查,快速发现烧焦、开裂等明显损伤)。
进阶款(专业维修/企业质检必备)
带电感档位的数字万用表:具备L档(电感测量档),可直接读取电感值,操作简单但精度有限--10。
LCR数字电桥:行业专业检测的核心设备。如果说万用表是用一把粗糙的尺子量身高,LCR电桥则像专业的体检仪——不仅量出精确数值,还能测出品质因数(Q值)、等效串联电阻(ESR)等关键参数-43。专业级LCR电桥测量精度可达0.02%,测试频率从工频到约100kHz甚至更高-。
电容电感测试仪:部分场景下可实现在线检测(不拆线测量),大幅提升流水线检测效率-。
行业专属工具(按场景选配)
工业/电力场景:带直流偏置电流源的LCR测试仪(如LS1373X),可模拟电感实际工作电流下的性能衰减-;全自动电容电感测试仪,用于工厂流水线批量检测。
汽车电子场景:AEC-Q200认证检测设备,用于车规级电感的可靠性验证-。
射频/通信场景:网络分析仪或阻抗分析仪,用于高频电感的谐振频率和Q值测量-。
2. 电感检测安全注意事项(工业/家电/汽车场景通用)
⚠️ 重中之重!以下4条安全规则必须严格遵守:
① 断电测量,严禁在线带电检测
测量前必须将电感从电路板上拆下或至少断开一端。绝对不要在线(电路通电或断电但未拆焊)测量电感——电路中并联的其他元件(尤其是电容)会严重干扰读数,带电操作更可能导致万用表烧毁或触电-10。高压场景(如工业电源、电力补偿电抗器)需额外放电处理。
② 确保电感完全放电
电感是储能元件,断电后内部仍可能储存能量。用万用表测量前,应短接电感两端进行放电,避免反冲高压损坏万用表-33。
③ 拆除/焊接电感时的热防护
小功率电感(如贴片电感、色环电感)对温度敏感,拆焊时使用恒温烙铁(建议≤350℃),焊接时间控制在3秒以内,防止高温导致感量衰减或磁芯破裂。
④ 工业高压场景额外防护
对于电力电容电感测试仪等高压设备,须佩戴绝缘手套和护目镜,操作前确认设备接地良好,严格遵循GB/T 16927.1-2025《高电压试验技术》规范-。
⑤ 防静电操作(消费电子/精密电路场景)
在检测智能手机、电脑主板等精密电路中的贴片电感时,建议佩戴防静电手环,使用防静电镊子,避免静电击穿周边敏感元件。
3. 电感基础认知(适配精准检测)
电感的基本单位是亨利(H),常用单位为微亨(μH)和毫亨(mH)。一个完整的电感检测需要关注三个核心参数:
电感量(L) :电感的标称储能能力,单位μH/mH/H。这是判断电感“是否正常”的首要指标。
直流电阻(DCR) :电感线圈的直流电阻,通常很小(几Ω以下)。过大可能意味着线圈老化或接触不良;过小(接近0Ω)可能意味着匝间短路-33。
品质因数(Q值) :电感的效率指标,Q值越高损耗越小。专业质检场景需重点检测,普通维修场景可暂不关注-。
常见电感类型速查表(快速识别,助力检测方法选择):
| 电感类型 | 外观特征 | 典型应用 | 直流电阻范围 | 检测重点 |
|---|---|---|---|---|
| 色码电感 | 圆柱形,有色环标识 | 家电控制板、信号电路 | 几Ω~几十Ω | 电阻值→开路/短路判断 |
| 贴片功率电感 | 方形黑色封装,有数字标识 | 手机/电脑电源管理、DC-DC | 0.1Ω~几Ω | 开路排查+感量测量 |
| 绕线工字电感 | 工字形磁芯+铜线绕制 | 开关电源、LED驱动、工业伺服 | <1Ω | DCR检测+外观检查(线包发黑即烧毁) |
| 磁环电感 | 环形磁芯+绕线 | EMI滤波、共模抑制 | 极低(<0.5Ω) | 通断+匝间短路排查 |
| 共模电感 | 双绕组+环形/方形磁芯 | 电源输入滤波、汽车EMC | 各绕组电阻相近 | 绕组间绝缘检测+通断 |
| 变压器 | 多绕组+铁芯 | 电源转换、信号隔离 | 初级大/次级小 | 绕组通断+层间绝缘 |
检测关键原则:电感量越大、绕线越细、圈数越多,直流电阻越大-10。例如mH级的色环电感,直流电阻可达几十Ω;而μH级的功率电感,直流电阻可能只有0.1Ω。知道正常范围,才能判断是否异常。
三、核心检测方法
1. 外观目测法(新手第一关,3秒排除明显故障)
无需任何工具,这是电感检测的第一步,也是判断“是否值得继续检测”的关键。
操作流程:
第一步:观察电感本体有无烧焦痕迹——表面发黑、封装开裂、有焦糊味,通常意味着过流烧毁。
第二步:检查引脚有无松动、断裂、脱焊——引脚问题直接导致断路。
第三步:查看磁芯是否破损——铁氧体磁芯碎裂可能改变电感特性甚至导致短路-33。
第四步:线圈是否有外露、变形——绕线电感若铜线裸露搭接,可能引发匝间短路。
行业专属判断标准:
家电维修场景:开关电源板上发黑的工字电感或磁环电感,90%以上已损坏,直接更换。
工业设备场景:伺服驱动器、充电桩中的大电流电感,若发现引脚周围PCB有变色痕迹,说明电感长期过载,即使外观完好也建议更换。
汽车电子场景:发动机舱内的电感,需额外检查有无油污腐蚀、高温老化痕迹。
注意事项:外观完好≠电感正常!匝间短路和轻微感量衰减无法通过目测发现,必须结合后续检测方法。
2. 万用表电阻档检测法(新手重点掌握,判断开路/短路的基石)
这是所有万用表(无论指针还是数字、无论是否带电感档)都能完成的基础检测,也是新手最需要掌握的技能。核心逻辑很简单:正常电感在直流状态下相当于一根导线(低电阻),断路电感相当于断开的开关(无穷大电阻) -10。
操作流程:
第一步:准备工作
将万用表调至最小电阻档(通常是200Ω档或蜂鸣档)。指针式万用表需先短接表笔、转动调零电位器校准,且每次换挡后重新调零-5。数字表自动调零,但需注意表笔本身可能有0.1~0.3Ω内阻。
第二步:测量
红黑表笔(不分正负极)分别接触电感器两引脚,确保接触可靠。读数稳定后记录。
第三步:结果判断(结合电感类型)
| 读数情况 | 诊断结论 | 适用场景说明 |
|---|---|---|
| 显示接近0Ω(蜂鸣长响) | 正常(大电流功率电感/磁珠) | 工字电感、磁环电感、大功率贴片电感的DCR通常在0.1Ω~1Ω之间,属于正常-10 |
| 显示几Ω~几十Ω(有蜂鸣) | 正常(小型电感) | 色环电感、小尺寸贴片电感的直流电阻在该范围,线径越细、感量越大→阻值越大-10 |
| 显示无穷大(OL/指针不动) | 断路/开路,电感已损坏 | 所有类型通用——线圈烧断,必须更换-10 |
| 显示数值跳动/不稳定 | 内部接触不良 | 轻拍/摇晃电感再测,若数值变化说明存在虚焊或断点-33 |
| 电阻异常偏高(远大于预期) | 线圈老化或接触不良 | 与同型号良品对比确认 |
⚠️ 万用表电阻档的最大局限性——无法检测匝间短路
这是所有维修人员必须警惕的“检测陷阱”:当电感线圈内部发生几匝之间的轻微短路时,万用表电阻档几乎测不出变化,读数可能依然“正常” -。但电感性能已经严重下降——匝间短路的电感在电路中会导致发热加剧、感量下降、Q值降低,最终引发设备故障。
行业真实教训:某家电维修店曾因只测电阻档判断电感“正常”,未发现匝间短路,更换其他元件后故障依旧,最后换上新电感才解决问题。电阻档检测只是第一步,不能作为最终判断依据。

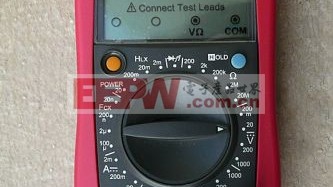

3. 带电感档万用表检测法(进阶新手,直接读电感量)
如果你的万用表带有L档(电感测量档),可以直接读取电感值,相比电阻档判断更准确-1。
操作流程:
第一步:将万用表旋钮转到L档(电感档)。
第二步:确保电感已从电路中拆下并完成放电-10。
第三步:将红黑表笔分别连接到电感两端(不分极性)。
第四步:读取显示值,与电感标称值对比。
判断标准:
显示值与标称值接近(在±20%以内)→电感正常
显示值接近0→电感可能损坏(严重短路)
显示值远大于标称值或无读数→电感断路或感量衰减-1
注意事项:普通家用万用表的电感档精度有限(一般只能测μH到mH级),且测试频率固定(多为1kHz左右)。对于需要高频特性验证的场景(如射频电路中的电感),仍需LCR电桥配合不同频率测试。
4. LCR数字电桥检测法(专业进阶,精准测量+批量检测)
对于企业质检、批量检测、高精度验证等专业场景,LCR电桥是唯一可靠的检测工具-43。
操作流程:
第一步:开机预热(至少10分钟),确保仪器稳定。
第二步:选择电感(L)测量模式。专业LCR电桥提供多个测试频率(100Hz/120Hz/1kHz/10kHz甚至更高),根据电感实际工作频率选择-。
第三步:根据被测电感量级选择合适的量程。
第四步:执行开路清零和短路清零——将测试夹具短路/开路,按清零键消除夹具杂散参数,这是确保精度的关键步骤-43。
第五步:将电感引脚夹入测试夹具(建议使用四端子开尔文夹具,可消除引线电阻影响),读取数据-。
需要关注的参数:
电感量(L) :应与标称值偏差在规格书允许范围内(一般±10%~±20%)
品质因数(Q值) :Q值过低说明损耗过大,用于谐振电路的电感对Q值要求更高
等效串联电阻(ESR) :过大意味着线圈老化或绕线松动-
行业质检案例:某智能家居设备制造商在来料检验中发现,一批电感在LCR电桥测试下感值偏离标称值达18%(超出±15%允许范围),且Q值偏低。进一步分析发现该批次电感存在材料不均、绕线松动问题,导致等效串联电阻升高,影响电源转换效率-。这批电感若未经专业检测直接上线,将导致大批量产品返工。
5. 专业场景进阶检测方法
① 工业场景:带直流偏置的LCR测试
工业大功率电感在实际工作中承受的是叠加了直流偏置的交流电流。普通LCR电桥在无偏置条件下的测量值无法反映真实工况。专业带直流偏置电流源的LCR测试仪可模拟电感实际工作电流,精准测量不同偏置条件下的电感量衰减,有效发现磁芯饱和问题-。
② 在线检测(不拆线测量)
对于已安装在大功率设备(如无功补偿装置、电力电抗器)中的电感,拆线检测成本高且可能破坏现场环境。全自动电容电感测试仪可在不拆线情况下完成测量——通过专用测试夹直接夹在电感两端,仪器内部产生测试信号并自动计算电感值-。这对于工厂流水线批量检测和电力现场维护意义重大。
③ 谐振法测量(业余条件下的替代方案)
当手头没有LCR电桥且万用表也无电感档时,可通过信号发生器+示波器搭建串联谐振电路间接计算电感值。谐振法测量的最大优点是被测电感元件的测试条件与实际运用条件接近,测量值更接近真实值-。但操作复杂度高,适合资深电子爱好者。
四、补充模块
1. 工业/汽车/家电场景下不同类型电感检测重点
① 工业场景:功率电感与大电流电感
工业设备(伺服驱动器、工业充电桩、光伏逆变器)中的功率电感需承受数十安培甚至上百安培电流,检测重点在于:直流电阻(DCR)应在规格书范围内,防止温升过高;磁芯无饱和现象(带偏置测试);线包绝缘无老化——出现发黑、变脆即过流损坏-11。工业充电桩的DC/DC转换环节中,大电流电感用于储能和纹波抑制,检测时需特别关注高频纹波下的性能表现-。
② 汽车电子场景:车规级电感
汽车电感(用于DC-DC扼流圈、EMI滤波等)需符合AEC-Q200可靠性标准,检测重点包括:-40℃~150℃宽温工作测试;振动与热冲击耐受验证;绝缘性能检测(GB/T 1410标准要求);共模电感的绕组间绝缘电阻测试——初级与次级绕组间阻值应为无穷大,否则存在漏电风险--。共模片状电感专为车载EMI抑制设计,检测时需特别关注共模阻抗是否-。
③ 家电维修场景:消费级电感
家电控制板上的电感主要包括EMI滤波电感(电源输入端,抗电磁干扰)、DC-DC转换电感(用于电压变换,如液晶电视背光驱动)和LC谐振电感(用于无线电能传输或振荡电路)。检测重点:外观检查优先(烧焦、磁芯破裂最直观);通断检测用蜂鸣档快速判断开路;怀疑匝间短路时更换同型号良品对比验证-。某品牌液晶电视电源板屡烧开关管,排查发现谐振电感匝间短路导致波形畸变——电阻档测不出问题,换新后故障排除。
④ 信号/射频场景:高频电感
用于射频电路(手机、Wi-Fi模块)的高频电感,检测重点包括:谐振频率(自谐振频率应远高于工作频率,否则电感会呈现容性);Q值(高频应用对Q值要求高,Q值过低导致信号衰减);频率特性(不同频率下的电感量一致性)。普通万用表无法满足,需使用网络分析仪或高频LCR电桥-。
2. 行业常见检测误区(5大高频陷阱)
误区①:认为万用表测出低电阻=电感正常
这是最危险的误区!万用表电阻档无法检测匝间短路——当电感内部几匝线圈发生轻微短路时,直流电阻几乎没有变化,但电感性能已严重下降。解决方法:怀疑时直接更换同型号良品测试-。
误区②:不拆件直接在电路板上测量
电路中并联的电容、电阻等元件会干扰测量结果。例如功率电感旁边往往并联大电容,不拆焊直接测量可能读到电容的充放电特性而非电感本身的直流电阻,造成误判-33。务必拆下或断开一端再测量。
误区③:忽略测量前的放电操作
电感断电后仍可能储存能量,直接用万用表测量可能烧毁万用表。工业级大电感尤其危险,必须先短接放电-33。
误区④:用错误档位/量程测量
测量小电阻值时用高阻档(如20kΩ档)会导致读数不准,应选择最低量程(200Ω档或蜂鸣档)-10。指针式万用表每次换挡后必须重新调零-5。
误区⑤:忽略工作频率对电感量的影响
电感量随测试频率变化而变化。普通万用表电感档通常使用固定频率(如1kHz),而实际电路中电感可能在100kHz甚至MHz级频率下工作。单频率测量正常≠全频段正常。专业场景必须用LCR电桥在相应频率下测试。
3. 行业典型案例(实操参考)
案例一:工业伺服驱动器“过流报警”故障——电感匝间短路的隐蔽陷阱
故障现象:某工厂一台工业伺服驱动器运行中频繁触发“过流报警”,重启后可短暂恢复,但运行5~10分钟后再次报警。
检测过程:维修人员先用万用表电阻档测量输出滤波电感——直流电阻0.3Ω,蜂鸣档长响,判定“电感正常”。更换功率模块后故障依旧。进一步用LCR电桥在10kHz频率下测量电感量,发现标称100μH的电感实际仅58μH(衰减42%),且Q值从正常40降至18。结合外观检查发现线包局部发黑,判定为匝间短路。
解决方案:更换同规格滤波电感,设备恢复正常。教训:万用表电阻档无法发现匝间短路,工业大电流电感检测必须使用LCR电桥或专业电感测试仪。
案例二:某品牌液晶电视“间歇性黑屏”——谐振电感匝间短路的逐级排查法
故障现象:某品牌55英寸液晶电视开机后图像正常,工作约半小时后突然黑屏,电源指示灯闪烁,断电重启后可恢复。
检测过程:
外观检查电源板——发现谐振电感附近PCB有轻微发黄,但电感本体无明显烧焦。
万用表电阻档测谐振电感两端——显示0.8Ω(色环电感正常范围),蜂鸣档长响,初步“正常”。
怀疑谐振电容问题,逐一排查更换后故障依旧。
取下谐振电感,用LCR电桥在100kHz频率下测量——标称100μH实测仅21μH,衰减79%。
电感内部多匝短路导致谐振频率严重偏移,电源工作异常。
解决方案:更换谐振电感后连续烤机48小时正常,故障彻底排除。教训:电源电路中的LC谐振回路对电感精度要求极高,电阻档无法测出匝间短路,必须用专业设备或在电路中通过工作波形间接判断。
案例三:工业充电桩批量电感质检——直流偏置测试发现批次性磁芯饱和问题
场景:某工业充电桩制造商在来料质检中,对一批1000只大电流功率电感进行抽检。常规室温下LCR电桥(无偏置)检测显示电感量均在标称值±10%范围内,判定合格。
但生产部门要求按实际工况(20A直流偏置)进行验证。使用带直流偏置电流源的LCR测试仪(如LS1373X)测试后发现:20A偏置条件下,30%样品的电感量衰减超过40%,部分样品衰减甚至达65%——磁芯在大电流下发生严重饱和-。若这批电感上线,充电桩在高功率输出时DC/DC转换效率将严重下降,甚至触发过流保护。
解决方案:全部退货,要求供应商更换磁芯材料并重新供货。教训:工业大功率电感的真实性能必须在工作电流条件下评估,普通室温无偏置检测无法发现磁芯饱和问题。
五、结尾
1. 电感检测核心(分级排查策略)
掌握“分级排查”逻辑,在不同场景下选用合适方法,兼顾效率与准确性:
第一级:快速初筛(适合所有场景)
外观检查 → 烧焦/开裂/引脚松动 → 直接更换
万用表电阻档/蜂鸣档 → 测通断 → 无穷大=断路(换新);低电阻≠正常,进入第二级
第二级:感量验证(适合维修排查/来料抽检)
带电感档万用表 → 读电感值 → 与标称值偏差过大→判定不良
怀疑匝间短路但读数正常 → 对比同型号良品或进入第三级
第三级:深度检测(适合质检/批量验证/疑难故障)
LCR电桥 → 测L、Q、ESR → 综合判断性能是否达标
工业大电流场景 → 带直流偏置测试 → 验证磁芯饱和特性
核心口诀:“先看外观后测阻,阻值正常不轻信;怀疑匝间测感量,专业电桥最精准;工业大流需偏置,家电维修对比换。”
2. 电感检测价值延伸(维护与采购建议)
日常维护建议:
定期检查设备电源板上的电感外观——发现引脚焊点开裂、磁芯松动及时处理。
工业设备中的大功率电感,建议每半年用LCR电桥抽检一次电感量衰减情况。
维修更换电感时,注意记录电感参数(感量、额定电流、DCR),方便后续追溯。
采购建议:
明确电感的应用频率,选择在对应频率下性能稳定的产品。
车规级电感必须要求供应商提供AEC-Q200认证报告-。
工业大电流电感应要求供应商提供带直流偏置的LCR测试数据。
采购入库前严格执行抽检,建议使用LCR电桥在多个频率点测试(100Hz/1kHz/10kHz),覆盖实际工况。
